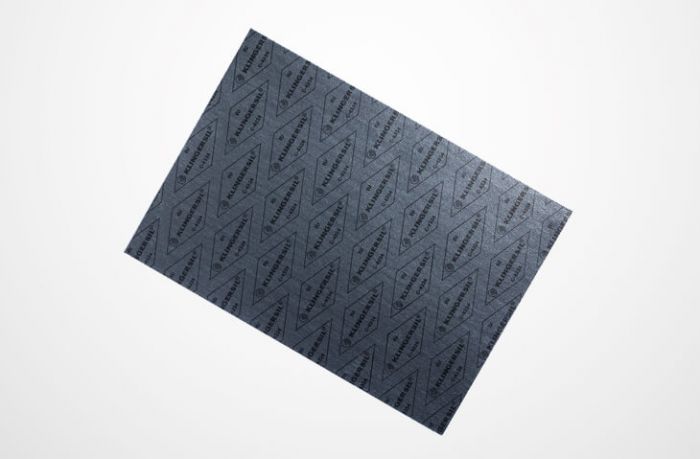

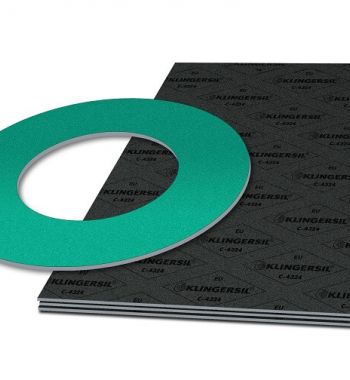

KLINGERSIL? C-4324
適用于廣泛應用的通用高壓墊片 KLINGERSIL? C-4324 是一種通用高壓墊片，適用于廣泛的應用。 基礎 合成高性能纖維的組合，與 NBR 粘合。 應用領域 這種墊片材料適用于在較低壓力和溫度下的液體和蒸汽中。 耐水、油、碳氫化合物和許多其他化學品。
產品特性
厚度 2.0 mm 的典型技術數據
|
壓縮性 ASTM F 36 J |
% |
10 | |
|
回彈率 ASTM F 36 J |
% | 55 | |
|
應力松弛 DIN 52913 |
50 MPa,16 h / 175 °C 50 MPa, 16 h / 300 °C |
MPa MPa |
31 20 |
|
應力松弛 BS 7531 |
40 MPa, 16 h / 300 °C | MPa |
23 |
|
KLINGER 冷/熱壓縮 |
thickness decrease at 23 °C |
% % |
10 25 |
|
緊密度 |
DIN 28090-2 | mg/s x m |
0.03 |
|
加液后厚度增加 |
Oil IRM 903: 5 h / 150 °C |
% % |
5 10 |
|
密度 |
g/cm3 |
1.85 |
|
|
平均表面電阻 |
ρO |
Ω |
1.04x10E13 |
|
平均比容電阻 |
ρD |
Ω cm |
4.3x10E11 |
|
平均介電強度 |
ED | kV/mm | 12 |
|
平均功率因數 |
50 Hz | tan δ |
0.109 |
|
平均介電系數 |
50 Hz |
εr |
9 |
|
導熱系數 |
λ | W/mK |
0.50 |
|
分類根據 BS 7531:2006 |
Grade Y |
ASME-規范密封系數
|
用于墊片厚度 1.0 mm |
密封等級 0.1 mg / s x m |
MPa |
y 15 |
|
用于墊片厚度 2.0 mm |
密封等級 0.1 mg/s x m |
MPa |
y 15 |
|
用于墊片厚度 3.0 mm |
密封等級 0.1 mg/s x m |
MPa |
y 15 |
標準板材的尺寸
| 尺寸 | 1000 x 1500 mm, 2000 x 1500 mm |
| 厚度 | 0.5 mm, 1.0 mm, 1.5 mm, 2.0 mm |
| 公差 | 厚度公差根據 DIN 28091-1 長度 ±50 毫米，寬度 ±50 毫米 |
可根據要求提供其他厚度、尺寸和公差。
